DML系列錐齒輪絲桿升降機
DML系列螺旋錐齒輪絲桿升降機采用弧齒錐齒輪,具有提升、降落、推進、翻轉等多種功能,能按一定程序準確的控制調整提升或推進的高度。可以用電動機或其他動力直接帶動,也可以手動。最高輸入轉速1000r/min。與傳統蝸輪蝸桿升降機相比具有傳動效率高、工作可靠、結構緊湊、耐磨損、壽命長、噪音小等優點。尤其適用于高頻高速的工作條件下,最高提升速度12m/min.有不同的結構形式方式,提升高度按用戶的要求制造。該結構不自鎖,使用時必須加裝制動裝置或使用帶抱閘的電機。
-
DML系列螺旋錐齒輪絲桿升降機采用弧齒錐齒輪,具有提升、降落、推進、翻轉等多種功能,能按一定程序準確的控制調整提升或推進的高度。可以用電動機或其他動力直接帶動,也可以手動。最高輸入轉速1000r/min。與傳統蝸輪蝸桿升降機相比具有傳動效率高、工作可靠、結構緊湊、耐磨損、壽命長、噪音小等優點。尤其適用于高頻高速的工作條件下,最高提升速度12m/min.有不同的結構形式方式,提升高度按用戶的要求制造。該結構不自鎖,使用時必須加裝制動裝置或使用帶抱閘的電機。
優點：
高效率：只需很小的驅動源，就可以產生很大的推動力。
高速化：與梯形絲桿相比，速度有很大的提高，能輕松而高速的運轉。
使用壽命長：采用高質量的滾珠絲桿，使其工作壽命提高3倍以上。
注：本身無自鎖功能，需外加制動裝置或選擇帶有制動的驅動源。結構型式
升降機結構型式分為

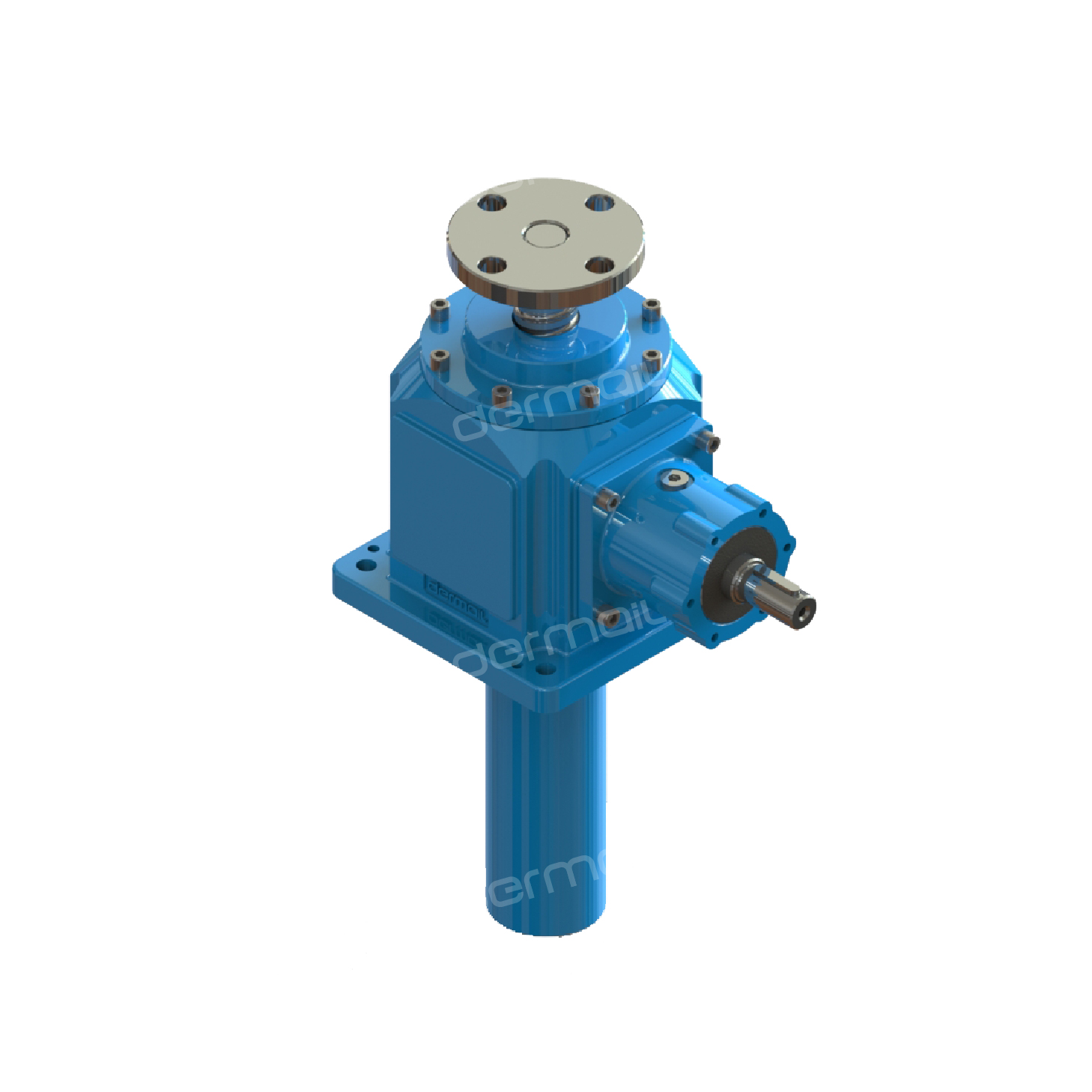

N型---絲桿做軸向運動

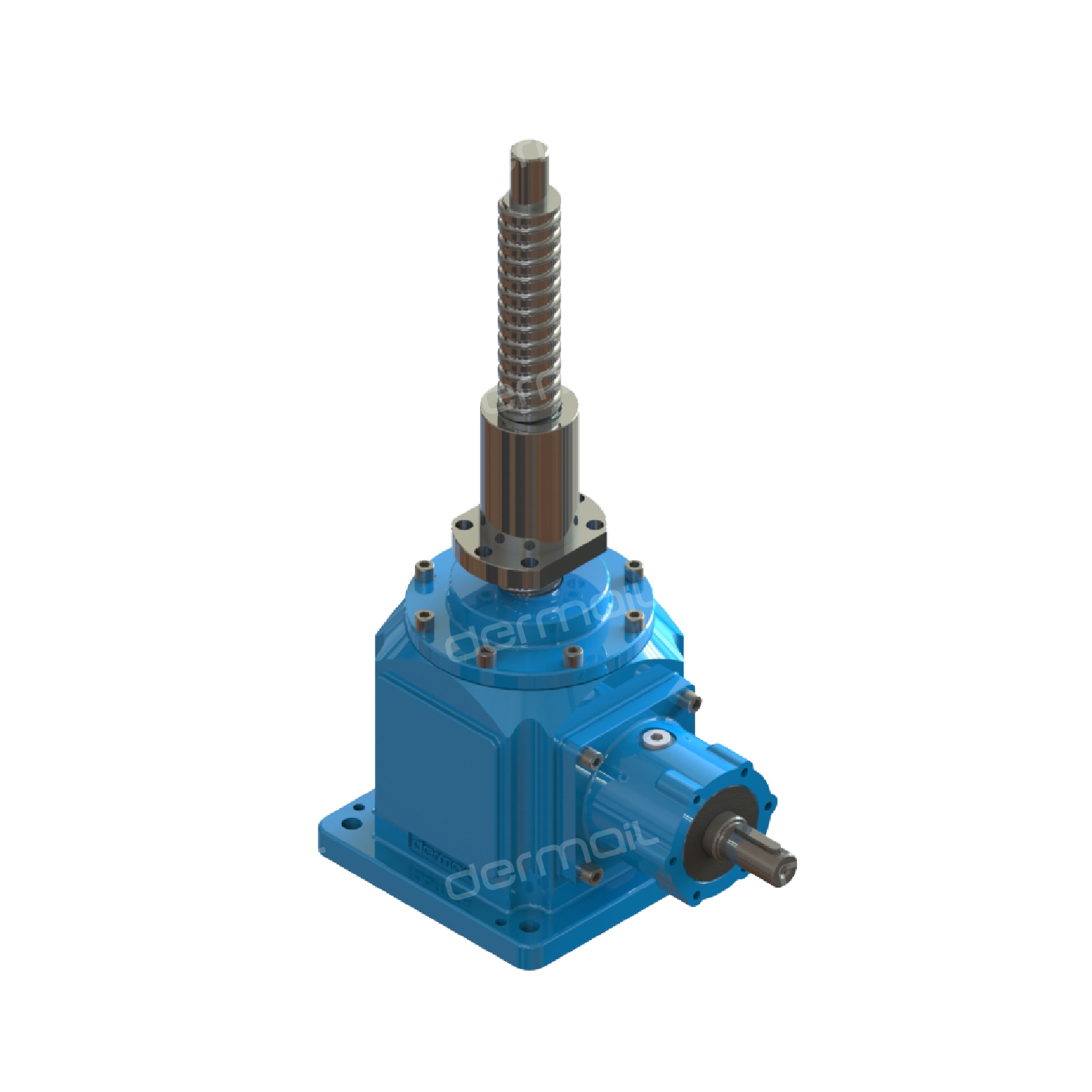

R型---絲桿做旋轉運動,絲桿上的螺母做軸向運動裝配型式
升降機每種結構型式又分為兩種裝配型式
A型---絲桿(或螺母)向上移動
B型---絲桿(或螺母)向下移動頭部形式
N型結構型式的絲桿頭部分為:
|圓柱頭部 、Ⅱ法蘭端、III 外螺紋、IV扁頭
R型結構型式的絲桿頭部分為:1圓柱、Ⅱ螺紋
規格
該系列螺旋傘齒輪升降機機座號:10、20、50、100、150
傳動比
該系列螺旋傘齒輪升降機減速比:2、2.5、3
內部配置形式
D:正視輸入軸時,輸入軸順時針旋轉,絲桿或螺母上升
U:正視輸入軸時,輸入軸順時針旋轉,絲桿或螺母下降
